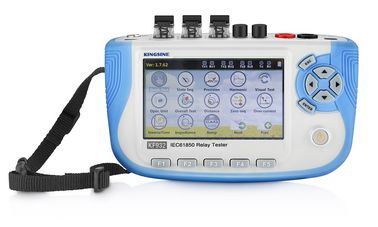

디지털 방식으로 보호 릴레이에 적용되는 KF932 IEC61850 릴레이 시험 장비

KF932 IEC61850 Relay Testing Kit Applied to Digital Protection Relay
KF932 IEC61850 Relay Testing Kit Applied to Digital Protection Relay KF932 IEC61850 Relay Testing Kit Applied to Digital Protection Relay KF932 IEC61850 Relay Testing Kit Applied to Digital Protection Relay

큰 이미지 :  디지털 방식으로 보호 릴레이에 적용되는 KF932 IEC61850 릴레이 시험 장비

제품 상세 정보:

원래 장소: 중국
브랜드 이름: Kingsine
인증: ISO9001,CE
모델 번호: KF932

결제 및 배송 조건:

최소 주문 수량: 1 세트
배달 시간: 15 일
지불 조건: T는 / T 사전에 l/C
공급 능력: 50 세트 / 달
상세 제품 설명
섬유 이더네트 포트: IEC61850 색깔: 공백
자료: 플라스틱 cddd: 444
하이 라이트:

보호 릴레이 시험 장비

,

이차 주입 릴레이 시험 세트

디지털 방식으로 보호 릴레이에 적용되는 KF932 IEC61850 릴레이 검사자





빠른 세부사항:



디지털 방식으로 보호 릴레이에, 지 Measure&control 장치 적용되는 1.Comply IEC61850 기준



맨끝, 합치기 단위 및 변전소 통제 시스템 테스트와 탐지.



2.Touch 스크린과 키패드, 다른 습관을 사용하는 만나기 위하여.



3.4400mAh 큰 수용량 리튬 전지, 10시간 이상를 위한 지속적인 일.



4. 소형, 휴대용에 쉬운.





명세:



KF932 IEC61850 릴레이 검사자는 지적인 변전소 관련 기준에 기초를 두었습니다에 개발됩니다



SV의 거위, B 부호를 분석하거든 IEEE1588 메시지는, 크기, 단계 및 빈도를 산출합니다



거위 가상 단말기의 전압 그리고 현재, 그리고 순간 감시자의.



보내는 SV, 거위 메시지, 기부금을 통해 똑똑한 장치의 닫힌 루프 테스트를 받기



거위 메시지의 간행물; 단계 탐지 기능은 분석하고 산출해서 달성됩니다



다른 제어 블럭; 단단한 접촉의 이원 입출력의 사용은에 완료될 수 있습니다



측정의 정확도에 지적인 가동 상자 전송 지연 그리고 SOE; SV



거위 예외 표본통계량 분석과 동기화는 단위의 통합을 달성하기 위하여 작용합니다



분리되고, 분실된 구조 및 절대 지연 측정.





소형으로, 편익 및 강력한 측정의 가동의 성과를 만지십시오



분석과 테스트 기능, KF932 소형 디지털 방식으로 릴레이 시험 세트는 매우 지를 만나기 위한 것입니다



보호, 감시와 감독 장치의 변전소 가동, 정비 및 벌레잡기,



지 맨끝, 합병 단위 및 역 통제 시스템 탐지 및 위임



필요조건.





기술적인 특징





 아니다.



 분석 품목  분석 내용

 SMV 측정



 분석

 차단



 자동적으로 3에서 SV 메시지를 차단합니다



 광학적인 항구 및 1개의 광학적인 공용영역





 유효값



 진폭, 단계의 실시간 표시 수로



 그리고 빈도



 Oscillography



 파형의 실시간 표시



   순서 성분



 실시간 표시 긍정적인 순서 V1,



 부정적인 순서 V2의 영 긍정적인 순서



 크기와 단계의 V0







 ABC 단계와 3의 실시간 표시



 활동 적이고, 민감하는 힘, 겉보기 전력을 실행하십시오



 그리고 동력 인자



 Vectorgraph



 의 크기와 단계 관계



 삼상 전압 및 현재는 표시됩니다



 벡터 모양에서



 조화되는



 실시간 표시 0 ~ 19의 고조파, 및 쇼



 조화되는 contentin 막대 그래프의 모양



 메시지 모수



 현재 메시지의 실시간 표시



 모수, 원래 메시지 및 분석하는



 메시지



 Anormal 메시지



 anormal 메시지의 수



 분리된 가치



 분리된 각각에 있는 메시지의 수



 분석 거위



 분석

 차단



 자동적으로 차단 거위 메시지



 3개의 광학적인 항구에서



 가상 단말기



 사실상의 상태의 실시간 표시



 맨끝은, 다양한 전시를 지원합니다.



 자동적으로 사실상의 리셋 시간을 기록하십시오



 맨끝.



 메시지



 현재 메시지 가치의 실시간 표시



 그리고 원래 메시지 가치.



 Anormal 메시지



 anormal 메시지의 수



 다른 사람  기록병



 기록은 따로 잇기 메시지를 분석합니다



 교류의 측정



 andoptical 힘



 교통망 크기의 순간 표본통계량



 받아진 광학적인 힘



 PCAP 메시지



 분석



 PCAP에서 저장되는 메시지의 따로 잇기 분석



 체재



 극성 시험



 변압기의 극성을 시험하십시오



 측정  수동 테스트



 SV 메시지의 산출을 통해서, 거위



 함께 메시지 가장 andsubscription



 단단한 접촉의 이원 입출력으로



 보호하기 위하여는, IED의 통제 감시하거든



 장치 시험.



 국가 순차기



 다수 연속적인 국가를, 를 위한 출력해서



 사용자 정의 시험. Foreach 개인적인 국가



 전압의 크기, 단계 및 빈도



 그리고 현재는 놓일 수 있습니다. 상태의 설치



 각종 시험을 만나는 거위 가상 단말기



 필요조건.



 IED



 옮기는 지연 및 SOE 시간 측정



 거위 및 단단한 것 accuracybetween



 접촉.



 첨가하는



 조화되는



 2개의~19의고조파는에첨가됩니다



 산출 기본적인 전압 그리고 현재에



 IED 장치의 시험을과 같은 깨달으십시오



 보호, 측정 및 통제.







기술적인 모수



1개의 전력 공급





 전력 공급



 건전지



 큰 수용량 리튬 전지



 힘 접합기



 입력: AC100~240V, 50/60Hz, 0.7A



 산출: DC15V, 1.66A





2 전력 소비





 전력 소비



 전력 소비



 ≤ 6W



 작동 전력 공급



 morethan 10 시간 동안 지속적인 일





3 통신 포트 공용영역





 광학적인 이더네트 통신 포트



 모형



 100Base-FX (100M 양방 통신 광섬유 네트워크)



 항구 유형



 LC



 파장



 1310nm



 전송 거리



 ≧1km



 신청



 IEC61588 시간과 다른 네트워크 메시지







 광학적인 직렬 포트 통신 인터페이스



 포트 번호



 2 PC



 항구 유형



 ST



 파장



 62.5/125μmMultimode 섬유, Wavelength850nm



 전송 거리



 ≧1km



 신청



 IEC60044-7/8 (FT3), IRIG-B 타이밍을 받고으십시오/보내십시오



 송수신기를 신호하십시오







 아날로그 입력 통신 인터페이스



 포트 번호



 1개 쌍



 항구 유형



 고무 맨끝







 단단한 접촉 입출력 통신 인터페이스



 포트 번호



 2개 쌍



 항구 유형



 고무 맨끝에 항공 소켓







 TF 카드 구멍 공용영역



 포트 번호



 1 PC



 신청



 전체적인 역 윤곽 수입을 위한 TF 카드



 , 기록 문서, 수출하는/시험을 저장 신청하십시오



 보고와 격상시키기 소프트웨어.







 아날로그 입력 통신 인터페이스



 포트 번호



 1개 쌍





4 시보





 시보



 IRIG-B



 시간 정확도<1us typ="">



 IEC 61588



 시간 정확도<1us typ="">





5개의 기계적인 모수





 기계적인 모수



 전시 화면



 4.3' LCD 스크린 (접촉 기능에)



 크기



 176×100×58 mm



 무게



 ≤0.75kg





6 온도 편차





 온도 편차



 고도



 ≤5000m



 주위 온도



 정상적인 작용 온도: - 10~55℃



 저장과 수송: - 25~85℃



 상대 습도



 5%~95%



 Atmosphericpressure



 60~106KPa
